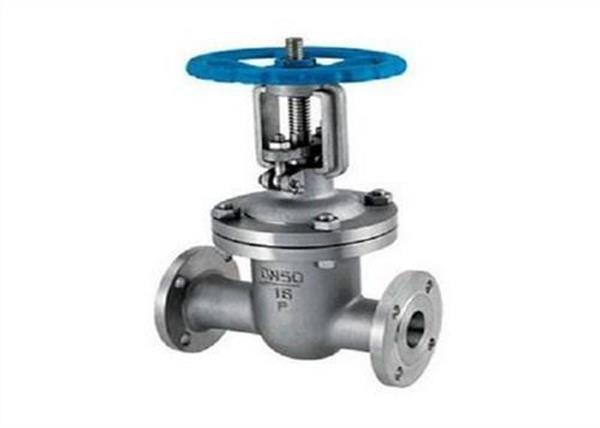

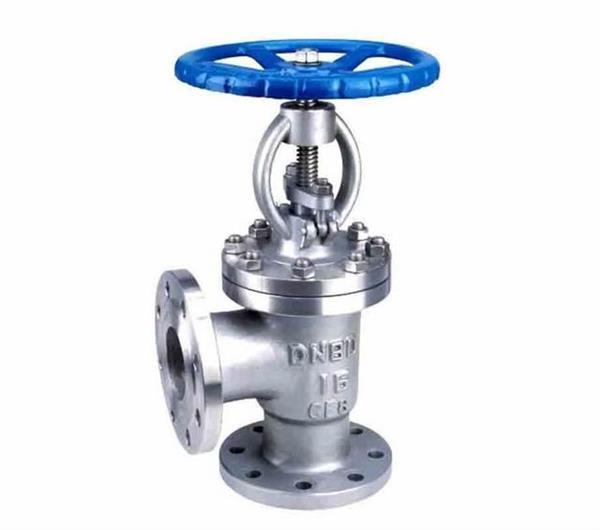

1、化工企业常用通用阀门

通用有闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀等。

2、阀门的命名规则

阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

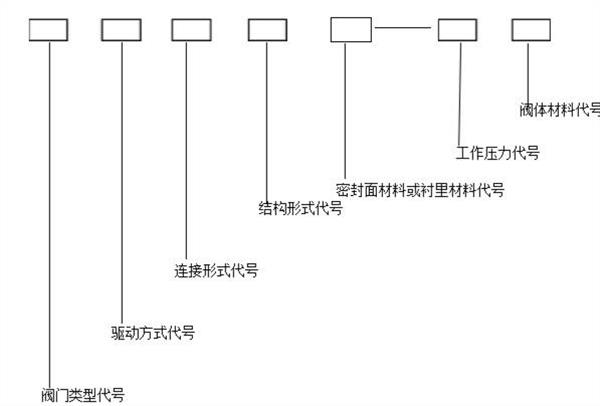

阀门命名规则顺序图

3、各类代号详细介绍

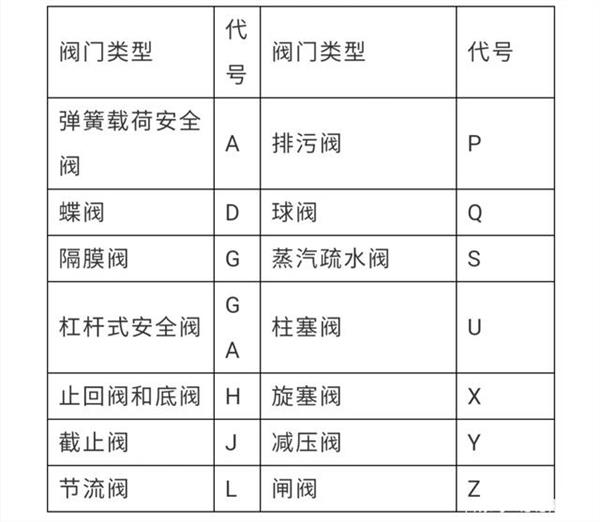

a、阀门类型代号用汉语拼音字母表示，如图

阀门代号表示方法

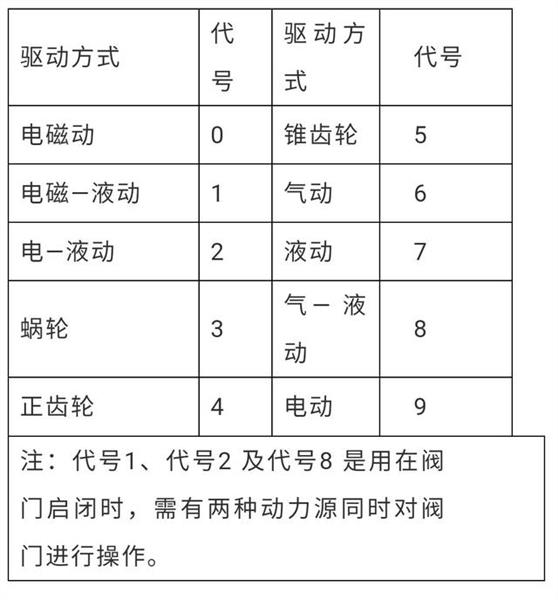

b、驱动方式代号用阿拉伯数字表示，如图

驱动方式说明

备注：

1、安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

2 对于气动或液动机构操作的阀门：常开式用6K、7K 表示；常闭式用6B、7B 表示；

3 防爆电动装置的阀门用9B 表示；

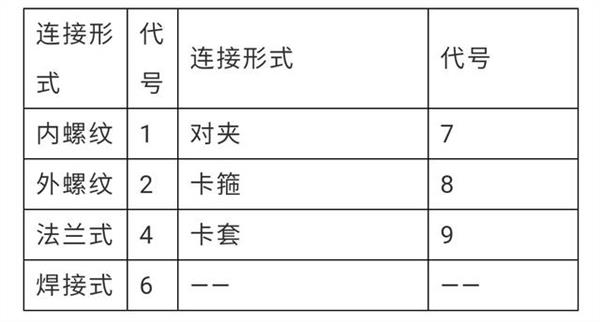

c、连接形式代号用阿拉伯数字表示，如图

连接形式表示方法

d、阀门结构形式用阿拉伯数字表示，具体见附件所示。

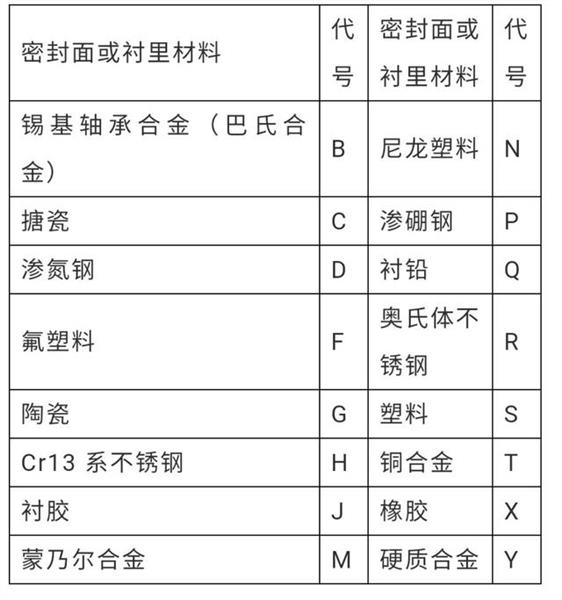

e、密封面或衬里材料代号。 除隔膜阀外，当密封副的密封面材料不同时，以硬度低的材料表示。阀座密封面或衬里材料代号按如图 规定的字母表示。

材料代号

备注：

1 隔膜阀以阀体表面材料代号表示。

2 阀门密封副材料均为阀门的本体材料时，密封面材料代号用“W”表示。

3 压力代号

4 阀门使用的压力级符合GB/T l048 的规定时，采用GB/T 1048 标准10 倍的兆帕单位（MPa）数值表示。

5 当介质最高温度超过425℃时，标注最高工作温度下的工作压力代号。

6 压力等级采用磅级（1b）或K 级单位的阀门，在型号编制时，应在压力代号栏后有lb 或K 的单位符号。

7 公称压力小于等于1.6MPa 的灰铸铁阀门的阀体材料代号在型号编制时予以省略。

8 公称压力大于等于2.5MPa 的碳素钢阀门的阀体材料代号在型号编制时予以省略。

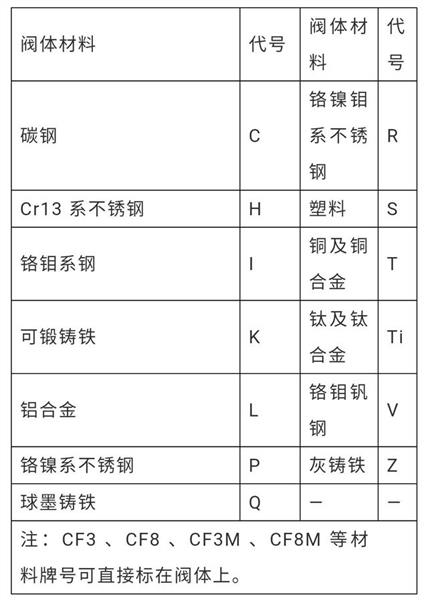

f、阀体材料代号用阿拉伯字母表示，如图

阀体材料代号

4、总结

如果出现如下情况，命名规则中部分代号可以省略。对于连接形式为“法兰”、结构形式为：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”，截止阀、节流阀的“直通式”，球阀的“浮动球”、“固定球”和“直通式”，蝶阀的“垂直板式”，隔膜阀的“屋脊式”，旋塞阀的“填料”和“直通式”，止回阀的“直通式”和“单瓣式”，安全阀的“不封闭式”、“阀座密封面材料”在命名中均予省略。

举例：

Z942W-1 电动楔式双闸板闸阀。

Q21F-40P 外螺纹球阀。

G6K41J-6 气动常开式衬胶隔膜阀。

D741X-2.5 液动蝶阀。

J961Y-P54170V 电动焊接截止阀。
