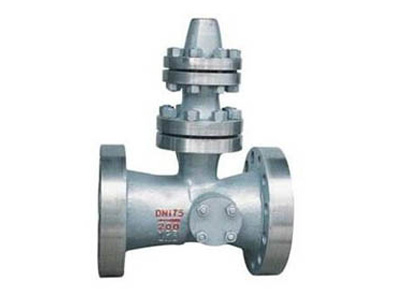

    • Z961Y电站美标锻钢闸阀

      在线客服：点击这里给我发消息 点击这里给我发消息

    Z961Y-1500LB/2500LB电站美标锻钢闸阀产品详情

    制造验收技术标准

    1、制造验收技术条件按日本火力发电用阀标准的E101的规定。

    2、阀门结构长度按E101的规定。

    3、阀体焊接坡口按ANSl B16 25的规定或按用户提供的尺寸。

    Z961Y-1500LB/2500LB电站美标锻钢闸阀产品用途

    高温高压电站闸阀适用于ANSI  CLass1500-3500，工作温度在-29～570℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

    .电站美标锻钢闸阀适用规范Applicable specification

    壳体材料
    Shell material    		 适用温度/℃
    Applicable temperature    		 适用介质
    Applicable medium
    ASTM A216 WCB ≤425 蒸汽、水
    Steam、Water
    ASTM A217 WCl ≤450

    ASTM A217 WC6
    ≤550
    ASTM A217 WC9 ≤590
    ·电站美标锻钢闸阀主要零件材料Material for Main Parts
    零件名称
    Part Name    		 材料牌号Material Designation
    阀体
    Body    		 WCB WCl WC6 WC9
    闸板
    Disc    		 WCB WCl WC6 WC9
    阀盖
    Bonnet    		 25 15CrMoVA 12CrMoVA 12CrMoVA

    WCB
    WCl
    WC6
    WC9
    阀杆
    Stem    		 38CrMoAlA
    1Crl7Ni2    		 38CrMoAlA
    1Crl7Ni2    		 38CrMoAIA 38CrMoAIA

    20CrlMo1V1A
    20Cr1MoVA
    填料
    Packing
    增强柔性石墨Flexible Graphite

    支架
    Yoke
    WCB     		WCB WCB WCB

    WCl
    WC6
    WC9
    密封环
    Sealing ring    		 S软钢(增强柔性石墨)
    S Soft steel(flexible graphite)    		 S软钢
    S Soft steel    		 F软钢
    F Soft steel
    阀杆螺母
    Stem nut    		 zQAL9-4或A439 D2


    ·电站美标锻钢闸阀主要尺寸及重量Main dimensions and weight
    Z96(1,0)Y-1500Lb
    公称通径
    NPS/in.
    Nominal
    diameter    		 外形尺寸和连接尺寸
    Dimensions /mm
    重量/kg
    Weight

    d
    L
    H
    D0
    2(1/2) 56 254 671 200 48
    3 64 305 692 200 58
    4 84 406 790 230 98
    5 1OO 483 875 260 128
    6 126 559 1055 360 215
    8 158 711 1148 41O 387

    Z96(1,0)Y-2000Lb
    公称通径
    NPS/in．
    Nominal
    diameter    		 外形尺寸和连接尺寸
    Dimensions /mm
    重量/kg
    Weight

    d
    L
    H
    D0
    2(1/2) 50 330 640 200 50
    3 60 368 690 230 82
    4 80 457 806 260 134
    5 96 533 984 360 174
    6 118 610 1090 41O 338

    Z96(1,0)Y-2500Lb
    公称通径
    NPS/in．
    Nominal
    diameter    		 外形尺寸和连接尺寸
    Dimensions /mm    		 重量/kg
    Weight

    d
    L
    H
    DO
    2(1/2) 46 330 639 200 70
    3 54 368 680 230 90
    4 70 457 805 260 142
    5 86 533 965 360 191
    6 104 610 1070 41O 339

    Z96(1,0)Y-3500Lb
    公称通径
    NPS/in．
    Nominal
    diameter    		 外形尺寸和连接尺寸
    Dimensions /mm
    重量/kg
    Weight

    d
    L
    H
    DO
    3 44 440 745 260 196
    4 56 540 860 300 283

    公称通径NPS/in.
    Nominal
    diameter    		 外形尺寸和连接尺寸/mm Dimensions 重量/kg
    weight
    d L H DO L1 L2
    Z96(1,0)Y-1500Lb
    2(1/2) 56 254 520 200 140 243 93
    3 64 305 523 200 140 243 110
    4 84 406 599 508 198 281 168
    599 305 400 555 208
    5 100 483 678 508 198 281 189
    678 305 400 555 232

    6
    126
    559    		 793 305 41O 565 358
    793 305 420 654 444

    8
    158
    711    		 813 305 41O 565 517
    813 305 420 654 561

    10
    200
    864    		 988 457 440 688 852
    988 305 420 654 823

    12
    250
    991    		 1141 305 420 654 1122
    1156 457 440 688 1150
    14 280 1067 1249 61O 690 - 1765
    16 318 1194 1351 61O 690 - 2429

    18
    360
    1346    		 1535 61O 690 - 2454
    1540 61O 715 - 2524

    20
    406
    1473    		 1726 61O 690 - 3334
    1731 61O 715 - 3380

    22
    450
    1600    		 1921 61O 690 - 4409
    1926 61O 715 - 4648
    Z96(1,0)Y-2000Lb
    2(1/2) 50 33 540 200 140 243 202
    3 60 368 558 508 198 332 14g
    4 80 457 654 305 400 555 245

    5
    96
    533    		 780 305 400 555 280
    780 305 41O 565 323
    6 118 61O 830 305 41O 565 41g

    8
    148
    762    		 960 305 41O 565 626
    960 305 420 654 715

    10
    180
    914    		 1020 305 420 654 1020
    1024 457 440 688 1050

    12
    222
    1041    		 1150 457 440 688 1320
    1166 61O 690 - 1358

    14
    254
    1118    		 1230 457 440 688 181O
    1240 61O 690 - 1840

    16
    2g4
    1245    		 1330 61O 690 - 2270
    1350 61O 715 - 2300

    公称通径NPS/in．
    Nominal
    diameter    		 外形尺寸和连接尺寸/mm Dimensions 重量/kg
    Weight
    d L H DO L1 L2
    Z96(1,0)Y-2500Lb
    2(1/2) 46 330 533 508 198 332 143
    533 200 140 243 116
    3 54 368 549 508 198 332 160
    549 200 140 243 134
    4 70 457 653 508 198 332 251
    644 305 41O 565 294
    5 86 533 760 305 400 555 324
    774 305 400 565 341
    6 104 61O 850 305 400 555 479
    861 305 41O 565 564
    8 130 762 847 305 41O 565 725
    860 305 420 654 750
    1O 162 914 1021 305 420 654 1152
    1050 61O 690 - 1220
    12 21O 1041 1125 457 440 688 1520
    1149 61O 690 - 1558
    14 234 1118 1221 61O 690 - 1869
    16 264 1245 1390 61O 690 - 2826
    1395 61O 715 - 3084
